Part.3 Druid Tuning: 제한된 자원속에서 카프카 스트림으로부터 데이터 수집하는 기능(성능)의 최적화



---

Part.1 Apache Druid란 (링크)

Part.2 Druid Operator: 드루이드 오퍼레이터 도입으로 드루이드 설치부터 관리까지의 과정 개선 (링크)

Part.3 Druid Tuning: 제한된 자원속에서 카프카 스트림으로부터 데이터 수집하는 기능(성능)의 최적화

Part.4 Druid Tiering: 데이터가 조회되는 빈도 기준으로 데이터를 구분

Part.5 Druid without Middle Manager (MM less): k8s 리소스(파드)를 사용한 드루이드 태스크 관리 개선



---



Kafka로부터 데이터 수집 후 데이터 처리 방법



드루이드에서는 스트리밍 데이터와 배치성 데이터를 처리하는 기능을 제공합니다. 이 중, 스트리밍 데이터를 제공하는 Kafka로부터 데이터를 수집 후 드루이드에서 어떻게 처리하는지 알아보겠습니다.

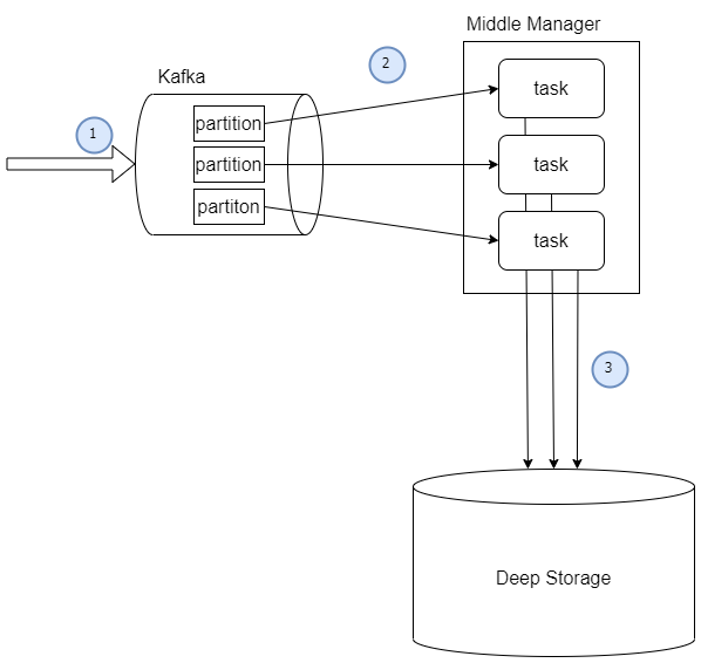

1) Kafka로부터 데이터 수집







1. 카프카에 데이터를 produce 합니다.
2. Druid의 MiddleManager는 peon이라는 task를 생성하여 Kafka로부터 데이터를 consume 합니다. 이 때, task는 partition의 수 비율에 맞춰 생성하는 것을 권장합니다. (ex: 1:1, 2:1)
3. 수집이 완료되거나 설정을 통해 일정량이 되면 데이터를 Deep Storage로 전송합니다.

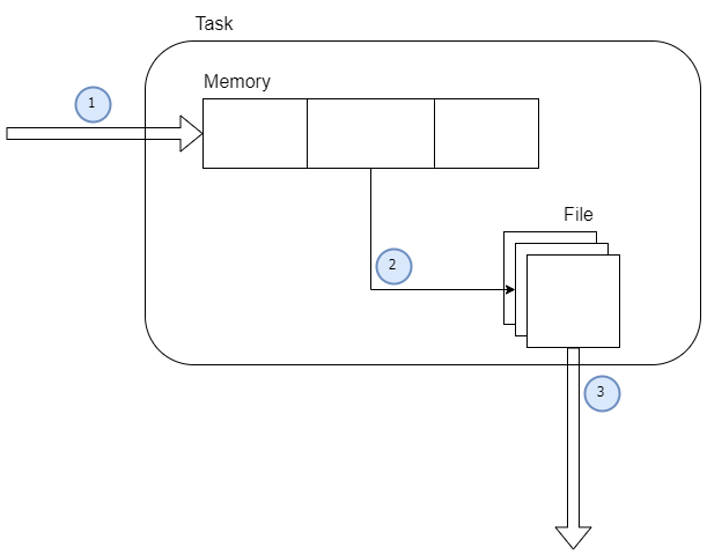

2) 수집된 데이터가 처리되는 방법





1. 카프카로부터 데이터를 consume 합니다. Consume된 데이터는 각 task 별 메모리에 저장합니다.
2. 수집된 데이터의 크기가 일정량을 넘으면 메모리에서 file로 생성하여 저장합니다.
3. 일정량의 데이터 또는 시간이 지나게 될 경우 해당 데이터를 Deep Storage로 전송합니다.

테스트에 사용된 자원환경



클러스터링 된 환경 속에서 드루이드가 권장하는 사양은 아래의 표에 있으며 자세한 사항은 공식문서에서 확인할 수 있습니다.(링크)



Server	Service Type	vCPU	RAM	Disk
Data Server	Historical Middle Manager	16	122	2 * 2TB SSD
Master Server	Coordinator Overlord	8	32	-
Query Server	Broker Router	8	32	-



이번 테스트에서는 데이터를 수집하는 환경이 제한적일 경우를 가정하여 진행하도록 하겠습니다. 자세한 환경은 다음과 같습니다.



Server	Service Type	vCPU	RAM	Disk
Data Server	Historical Middle Manager	16	64	1.5TB HDD
Master Server	Coordinator Overlord	4	16	-
Query Server	Broker Router	8	32	-





필요한 설정



제한된 환경에서 테스트를 하기 위해서는 드루이드의 수집 구조를 보다 깊게 파악해야 했으며 설정 값을 통해 데이터를 직접 조작하는 과정이 필요합니다.



1) Threads / Buffer

Threads는 쿼리 결과를 계산하는데 주로 사용하는 쓰레드 풀의 크기를 제어합니다. Buffers는 Thread에 할당된 off-heap 크기를 제어하는데 사용됩니다.



2) Heap Memory / Direct Memory

드루이드가 동작하기 전 Heap Memory와 Direct Memory를 지정할 수 있습니다. 드루이드 권장하는 Heap Memory와 Direct Memory의 공식은 공식 문서에서 확인 할 수 있습니다.(링크)



3) Ingestion Configuration

수집 설정은 크게 두 파트로 나눌 수 있습니다.

1. 수집된 데이터를 세그먼트로 나눠서 저장합니다.
2. 수집 자체를 설정합니다.



먼저, 수집된 데이터를 세그먼트로 나눠서 저장할 때 설정하는 화면입니다.





1. 세그먼트의 세분성을 나타냅니다. 세그먼트 생성할 때 분 / 시간 / 일 / 월 등으로 생성 기준을 정할 수 있습니다. 세그먼트가 저장하는 데이터의 시간 범위를 지정합니다.

예) hour 일 경우, 세그먼트는 한 시간의 데이터를 갖도록 설정됩니다.

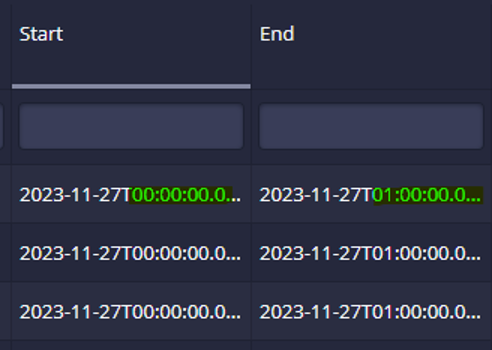

2. 세그먼트 당 최대 데이터의 row 개수를 지정할 수 있습니다. 세그먼트가 해당 설정 만큼의 row를 수집하면 동일한 시간대의 인덱스가 다른 세그먼트가 생성됩니다. 예) 세그먼트 당 최대 데이터의 row 수를 500만개로 지정했을 때, 다음과 같이 동일한 시간대에 0번과 1번의 인덱스로 구분된 세그먼트가 생성된 것을 확인할 수 있습니다.





3. Deep Storage로 전송하기 전에 보유할 수 있는 데이터의 row 최대 개수입니다.

해당 설정에 대한 예시를 들어보겠습니다.



Max rows per segment: 5,000,000

Max total rows: 20,000,000



데이터를 수집중인 세그먼트가 5개인 상황을 가정해보겠습니다. 각 세그먼트가 400만개, 450만개, 450만개, 400만개, 300만개를 수집한 상태일 경우 Max rows per segment보다는 적지만 총 합이 Max total rows이기 때문에 Deep storage로 전송합니다.



수집에 관련된 기능을 튜닝할 수 있습니다. 이 중에서 데이터 수집을 보다 직접적으로 조작할 수 있는 설정은 다음과 같습니다.





순서	설정	설명
1	Max rows in memory	수집된 데이터의 rows수가 메모리에 얼마나 저장할 지 설정할 수 있습니다.
2	Max bytes in memory	수집된 데이터의 합계가 메모리에 얼마나 저장할 지 설정할 수 있습니다.
3	Intermediate persist period	메모리에 적재된 데이터를 일정 시간마다 파일로 내려받는 주기를 설정합니다.
4	Intermediate handoff period	적재된 파일을 일정 시간마다 Deep Storage로 전송하는 주기를 설정합니다.





이러한 설정들은 수집구조에서 다음과 같이 영향을 미칩니다.





Middle Manager에 할당할 수 있는 자원은 한정되어 있으며, 그 안에서 Task에게 자원을 할당하게 됩니다.



64GiB 중 노드의 기본 사용량과 기타 서비스 사용량을 제외 후 약 60GiB를 할 수 있습니다. Task 하나 당 heap 1GiB, Direct Memory 1GiB로 약 2GiB를 소모하는 것을 알 수 있습니다. 따라서 메모리 사용량으로 계산했을 때, MiddleManager 하나 당 약 30개의 Task를 운용할 수 있습니다.



Task의 메모리 Heap 1GiB, Direct Memory 1GiB를 전부 수집용도로 사용할 수는 없습니다. Druid는 실시간 기반으로 수집된 데이터를 바로 사용할 수 있도록 설계되어 있어, Task에서도 데이터조회를 위해 메모리가 사용됩니다. 따라서 50:50 비율로 메모리를 사용한다고 가정하면 500MiB/500MiB 정도로 계산합니다. 해당 사실로 아래의 내용을 추론할 수 있습니다.

1. 적정량 500MiB 최대 1GiB를 넘어갈 경우 Task는 OOM이 발생하여 기능동작을 중단하게 됩니다.
2. 50:50 비율 기준으로 봤을 때 500MiB 근처에 도달했을 때 메모리 또는 파일을 해소해줄 경우 안정적으로 수집을 유지할 수 있습니다.

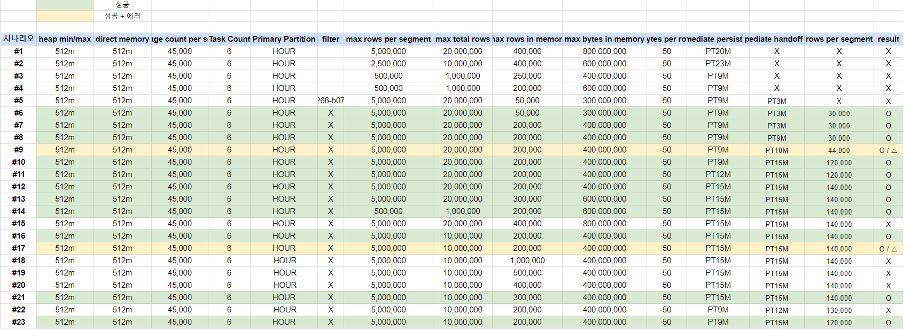

테스트 결과

테스트 시나리오는 다음과 같습니다.

• 초당 약 45,000건의 데이터가 카프카로부터 consume
• 카프카의 파티션은 12개이며, 자원의 한계로 인해 1:2 비율로 Task는 6개
• 데이터 조회 없이 수집만 테스트 하기 위해서 Task의 메모리를 512MiB / 512MiB로 띄울 수 있도록 설정







테스트 시나리오 별로 알아낼 수 있는 사실은 다음과 같습니다.

1. 한정된 메모리에서 default값으로는 OOM 발생이 일어난다.
2. 중간에 메모리와 디스크를 해소하는 주기가 너무 잦을 경우 같은 세분성을 가진 세그먼트가 너무 많이 생성된다.
3. Heap Size > max bytes in memory로 해야 OOM을 방지할 수 있다.
4. 데이터 하나 당 bytes 수를 계산하여 Heap Size를 안넘게 설정해야 OOM을 방지 할 수 있다.



여기까지 카프카로부터 데이터 수집 방법을 알아보고 튜닝할 수 있는 부분에 대해 소개했습니다.
카프카에서 데이터를 수집 중이거나 자원 문제를 겪고 있다면, 해당 방법을 고려해 보시는 것을 추천 드립니다.







글 | 통합개발본부 플랫폼3팀 윤혁준님, 박준수님
